Große Absauganlage (Bauanleitung)

Das Prinzip der Absauganlage funktioniert sehr gut und lässt sich gut an veränderte Situationen anpassen.
Bei der Teileliste funktioniert der Link zum Moosgummi nicht mehr. Es wäre gut, wenn der Querschnitt der Mossgummidichtung angegeben wäre. Ich habe 20x4mm bestellt und das scheint ganz gut zu passen.

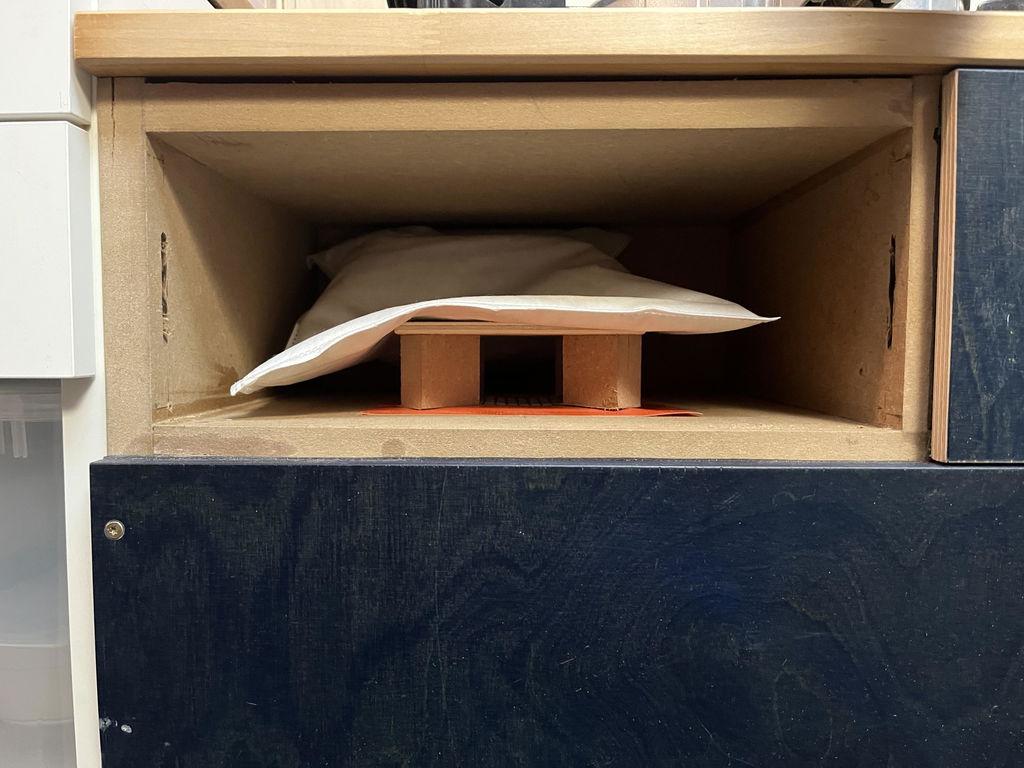

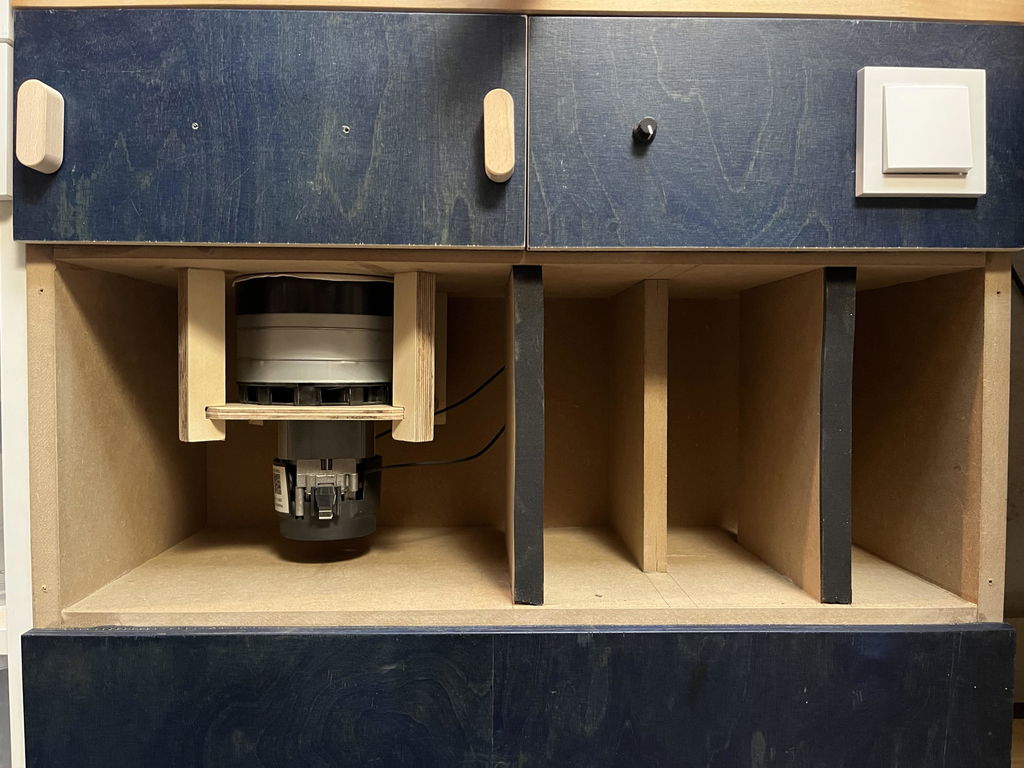

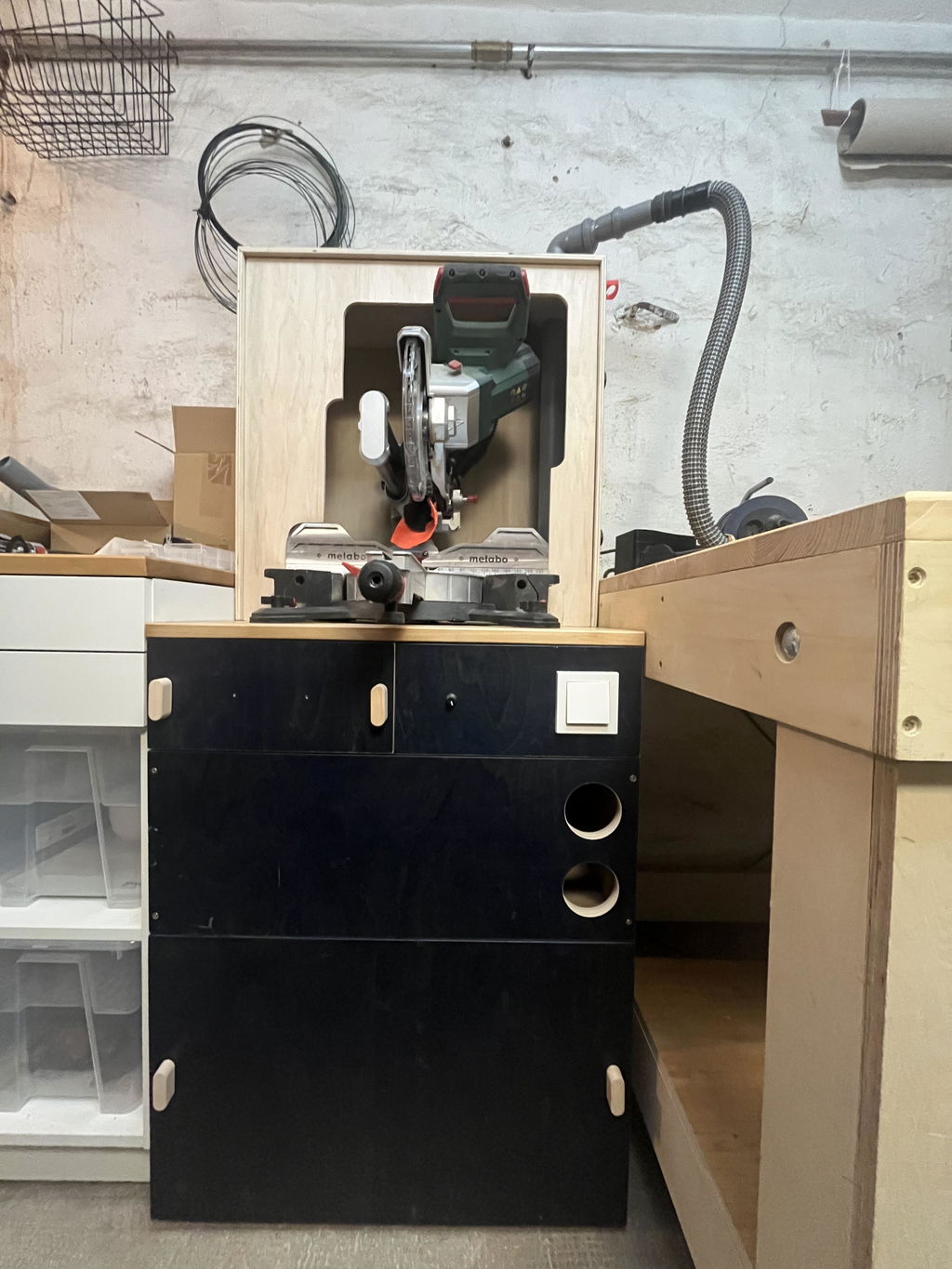

Für den Einbau unter meiner Kappsägestation musste ich die Bauhöhe auf 80cm reduzieren. Dazu musste die Unterdruckkammer für den Filter ganz nach oben wandern und die Saugleitung von der Rückseite in die nur 12cm hohe Kammer geführt werden. Damit der Filter nicht direkt nach unten auf die Ansaugöffnung des Staubsaugermotors gesaugt wird, habe ich einen kleinen Tisch über die Öffnung gebaut, auf dem der Filter aufliegt. Der Staubsaugermotor wurde mit einem dazu passenden Deckel und einem selbstgebauten Bajonettverschluss montiert. Da meine Absauganlage 60cm breit ist, war neben der Motorkammer genug Platz für einen selbstgebauten Kulissenschalldämpfer in Form eines Labyrints aus versetzt eingebauten Trennwänden. Das reduziert den Schallpegel schon ohne Schalldämmmatten um 10 dB. Wenn ich noch Noppenschaumstoffmatten einbaue, dann welche aus schwer entflammbarem Basotect, damit ich kein Mini-Crans-Montana erlebe. Die Exzenterverschlüsse für die Fronten sind eine wirklich gute Idee.

Ich habe vor einiggen wochen bereits ein e-mail geschikt zu euch, aber bis jetzt nog keine antword

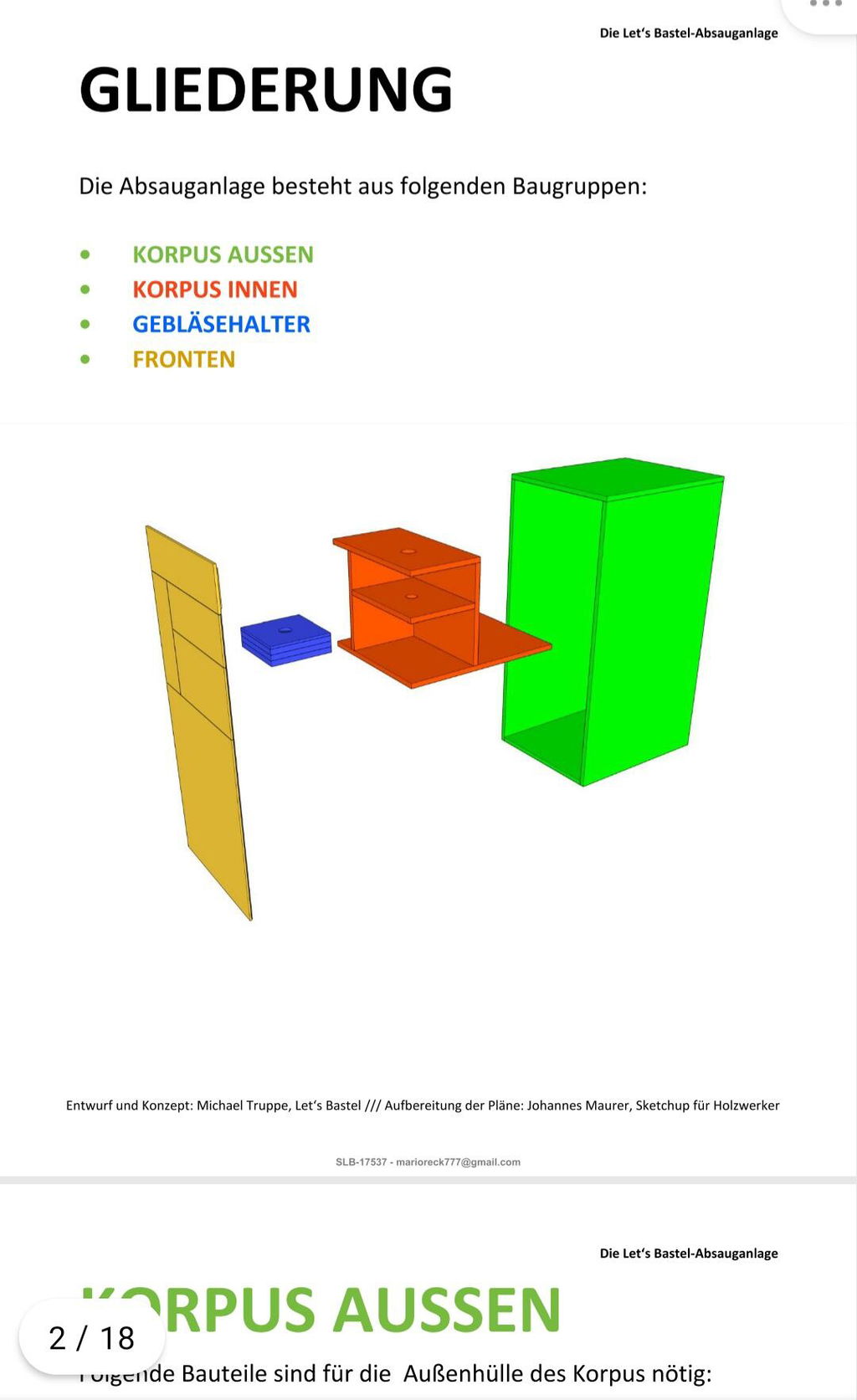

Die bauanletung ist nicht komplet ich habbe nur der masse des korpus bekommen und sonds nichts

Hallo, die Bauanleitung ist sehr gut. Ich würde mir allerdings wünschen, dass die Installation des Staubsaugerteils und der Zykonabsaugung ebenso anschaulich dargestellt würde. ... und "für max. € 50" ist das Ding übrigens nicht zu bauen. Die Holzpreise für Multiplex sind inzwischen astronomisch. Allein für die Holzmenge müssen locker 200 Euro eingeplant werden. Es bleibt also eher der Spaßfaktor, wenn man das bauen will - und der ist ja auch nicht schlecht.
Viele Grüße
Wolfgang

Bin zwar noch in Planung aber sie sieht sehr verständlich aus und sollte auch für Anfänger machbar sein.

Ich bin zum Bauen noch nicht dazugekommen

Die Beschreibung ist genial einfach ausgeführt und gut nachvollziehbar. Ich bin ein Hobbytischler im Anfangsstadium und traue mir die Konstruktion mit dieser Anleitung locker zu.

Sie funktioniert einwandfrei und das für wenig Geld.

Super Beschreibung
